分机属于普通壁挂式分机的升级版！整体外观时尚大方，喇叭孔采用了国际流行的十字标志风格，传递声音宏亮清脆悦耳，壳体的上下圆弧设计与病房设备带的圆弧浑然一体，色彩搭配合理，给病人有身处蓝天白云.大海.风帆一样的感觉，内部手持呼叫器拉线采用螺旋式抗拉出设计，分机手柄线经久耐用， 整体外形更加合理美观。现已批量生产 价格与老式分机一个价！ 欢迎订购！

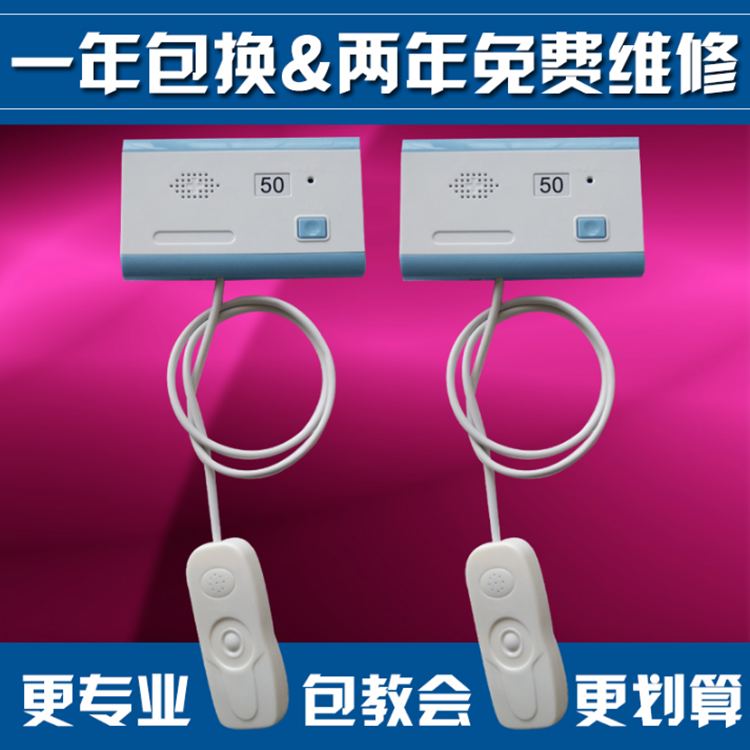

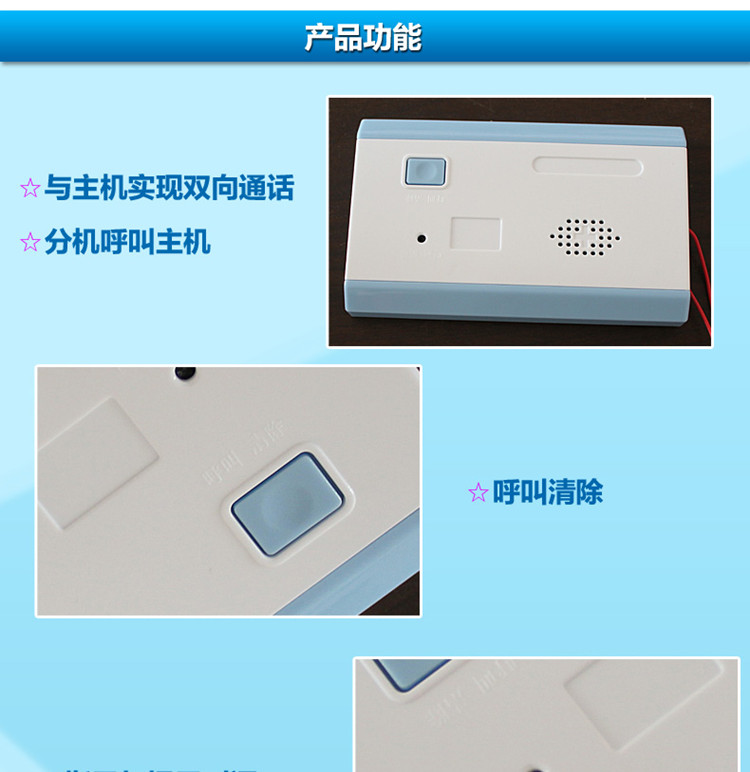

分机由两部分组成：面板与手柄线组成。面板上有“呼叫/取消按钮”及喇叭，手柄线有受话咪头与按钮。从护士站过来的声音由面板上喇叭传出。病人可以在床上按手柄线上的按钮呼叫或面板上的“呼叫/取消”按钮呼叫，服务人员到床前服务后可以按面板上的呼叫按钮再取消呼叫。
面板大小：13*8*1.4cm.背面孔间距11.4cm
线材：总线、显示屏连接线均为两芯，须采用优质铜芯，单芯截面积不小于0.5平方毫米（单芯直径不小于0.8毫米）；纯铜电线，最好是那种花线，更好的是屏蔽线。要求纯铜，两芯，直径在0.8以上，面积在0.5以上最好有1平方毫米。型号上一般是BVV BVR BVRP RVV RVVP RVS 2*0.5以上，国标。 如果80门的 用2*1.0 如果有50门，用2*0.75，超过100的用1.5及以上。距离远的话线要加粗。不要用网线，电话线。

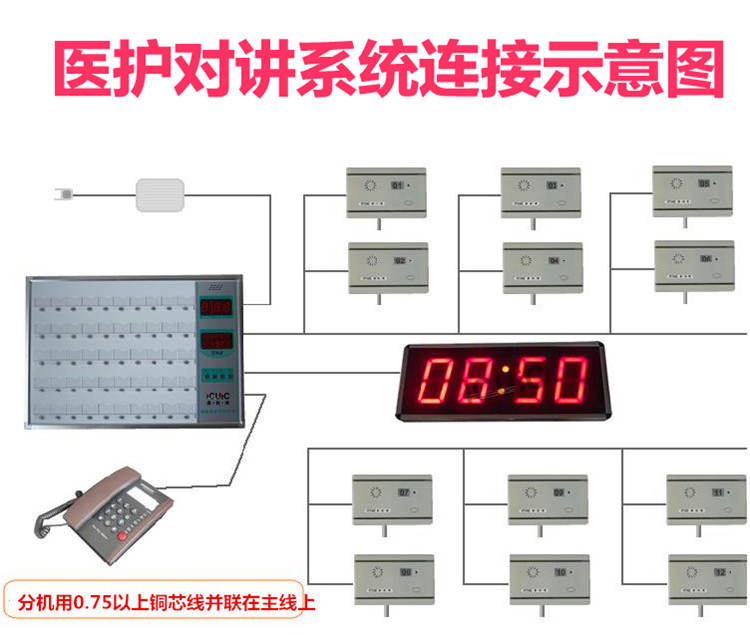

线路铺设：自主机放置位置开始铺设一根两芯线，顺延（或连接）至走廊最远的房间门前，每个房间并联一根两芯线至各个病床床头（或自供氧设备铝带中穿行）；请勿将总线与其它供电线路并行，以免影响通话质量；线路铺设完毕后，请用万用表检测线路电阻，确保线路无短路现象。
分机安装于供氧设备铝带之上时，铝带安装分机的位置，需预先开一个直径不小于20mm的圆形孔，以便于分机与总线连接；两侧螺钉固定孔间距为112mm，直径为2.5mm；
分机直接安装于墙面：螺钉固定孔间距112mm，墙面开孔直径6mm，并埋设膨胀栓；
分机两根引出接线，与总线并联连接，不分正负极；请确保连接处接触良好，做好绝缘，不会产生短路现象。
安装门灯
将从总线通往病房的电线，在病房门头安装门灯处截断，把门灯上两根长的引出线与总线方向的两芯线相连接，门灯上短的两根引出线与通往病房的两芯线连接，做好绝缘，再将门灯的四个固定孔，以螺钉墙面即可。使用时，只要该房间有分机呼叫，则门灯点亮，提示过往护理人员，该房间有病员呼叫；分机取消呼叫或主机与之通话结束后，门灯关闭。
安装显示屏
在天花板上钻两个直径6mm，间隔430mm的孔，装入膨胀螺栓，拧进金属挂钩，将显示屏挂链与显示屏链桩与挂钩相连；
如显示屏安装处已吊顶，则需选择有吊顶龙骨处悬挂显示屏。
连接系统
航空插头有四根电线，其中蓝色、绿色线连接已安装分机的系统总线；红色、黄色线连接走廊显示屏线；连接时，请确保接触良好，做好绝缘，不会产生短路现象；接好后，将航空插头插入主机右侧的插座中，并拧紧螺帽；
将随机配送的话机，以电话线与主机背后的电话插口连接；
将随机配送的电源适配器输出端，插入主机左侧或右侧的电源口，将输入端插入220V电源插座，主机窗口显示时间，此时，主机即处于待机状态，按实际需要进行设置后，即可工作。
|
|
